簡介:

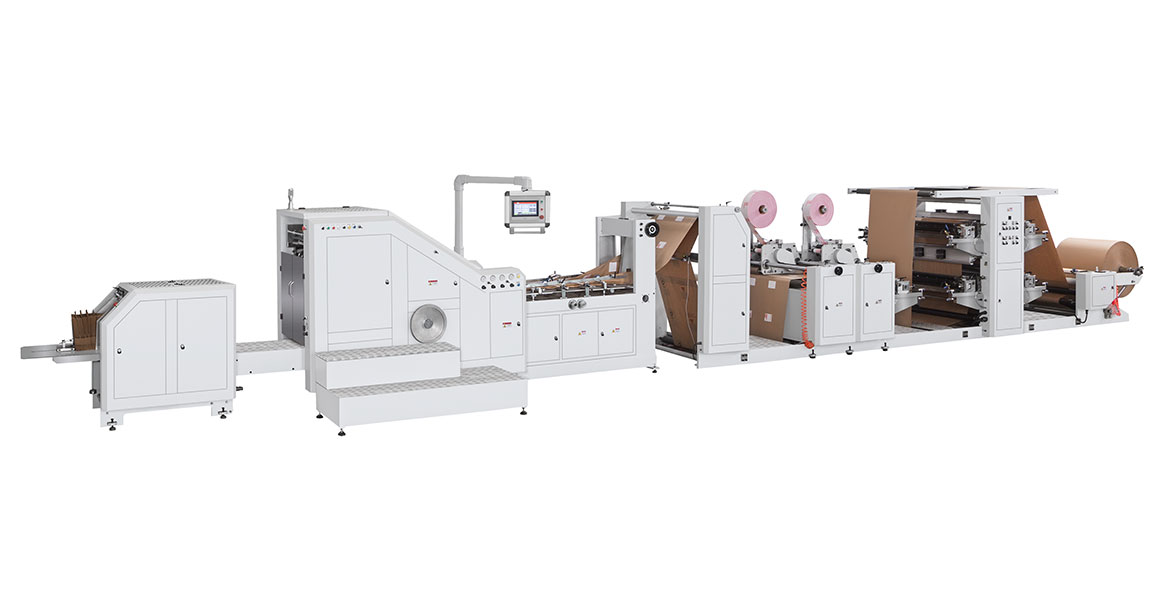

全自動貼片模切提手(派奇)紙袋機是將原色或印刷好的卷筒紙經過局部涂膠、貼片、涂邊膠、折疊成筒、模切提手、紙筒切斷、底部折疊、底部涂膠、袋底成形、成品袋輸出一次完成。該機由PC伺服控制系統控制、觸摸屏人機界面實時顯示，可生產多種規格紙袋。它具有速度快、更換紙袋規格快、調節范圍大等優點，適用于生產各種不同紙質食品袋、手提購物袋等等環保包裝紙袋。
特點:
1.觸摸屏人機界面，工作狀況實時顯示。
2.獨立伺服局部涂膠單元，更改尺寸自動同步涂膠速度，無需更換任何零件。
3.兩組獨立伺服貼片單元，貼片位置獨立任意調整。
4.獨立伺服模切提手單元，模切位置獨立任意調整。
5.材料裝卸采用氣動或液壓升降結構。
6.全自動恒張力控制系統，張力從始至終絲毫不差。
7.雙光電傳感器限位自動糾偏控制系統，糾偏穩定、節能、壽命長。
8.不停機輪轂側夾同步調整結構，調整側夾將變得非常簡單、快速。
9.精確的色標跟蹤系統，色標錯誤時自動警報提示。
10.墨水循環式封閉刮墨刀刮墨。（R、J型除外）
11.傳墨采用陶瓷網紋輥，高速運行網點再現率高，網版印刷層次分明，立體感強。（R、J型除外）
12.采用99mm大直徑橡膠輥均勻墨水和網紋輥傳墨。（僅限R、J型）
13.按鈕式360°連續可調縱向套準裝置。
技術參數：
|
機型 |
LSB-450XLD+TP+LST-41400 |
|
制袋寬度（W） |
260-450 mm |
|
袋底寬度（H） |
100-210 mm |
|
切割長度（C） |
450-820 mm |
|
制袋長度（L） |
L=C－(H÷2＋15~25) |
|
最大制袋速度 |
120 pcs/min |
|
紙張克重 |
80-180 gsm |
|
紙卷寬度 |
750-1300 mm |
|
最大紙卷直徑 |
1200 mm |
|
紙卷內徑 |
76 mm |
|
貼片寬度 (P) |
50-160 mm |
|
貼片長度 (T) |
84 mm |
|
模切開窗 (Q) |
80 mm |
|
模切開窗 (O) |
30 mm |
|
貼片材料規格 |
紙：50-80 gsm 膜：0.05-0.08 mm |
|
最大貼片直徑 |
700 mm |
|
貼片材料內徑 |
76 mm |
|
印刷顏色 |
4 Color |
|
最大印刷寬度 |
1400 mm |
|
印刷長度 |
180-800 mm |
|
最大印刷速度 |
120 m/min |
|
套印精度 |
±0.15 mm |
|
版材厚度 |
1.7 mm |
|
總功率 |
34 Kw |
|
機器重量 |
12200 kg |
|
外形尺寸(cm) |
15100×2150×1950 |
注意:
制袋速度取決于材料和膠粘劑的品質、紙袋尺寸、操作員的工作知識和工作方法。
細節描述:
|
|
|
|
|
|
|
|
|
|
 色標跟蹤系統精確的色標跟蹤系統，確保每個紙袋印刷圖案切斷位置的精確度。色標自動對位功能，省去了換紙卷、斷紙、斷電后需要重新調整切斷位置。色標錯誤自動停機，節省寶貴時間，降低廢品率。 |
 墨水循環封閉式刮墨刀系統配備墨水循環封閉式刮墨刀刮墨，確保機器高速運行不飛墨、不溢墨，墨水循環系統使墨水的墨色始終保持均勻。 |
 大直徑陶瓷網紋輥傳墨采用120mm大直徑陶瓷網紋輥傳墨，大直徑傳墨接觸面積大，傳墨更加穩定。陶瓷網點細致入微，傳墨清晰，高速運行網點再現率高，網版印刷層次分明，立體感強。 |
采用觸摸屏人機界面
獨立勻膠系統
獨立伺服同步連續旋轉模切
獨立伺服吸附輥片料裁切
獨立伺服粘貼位涂膠
